FH05B-1 Functiedecoder met lintkabel (0,5A) Doehler & Haass FH05B1

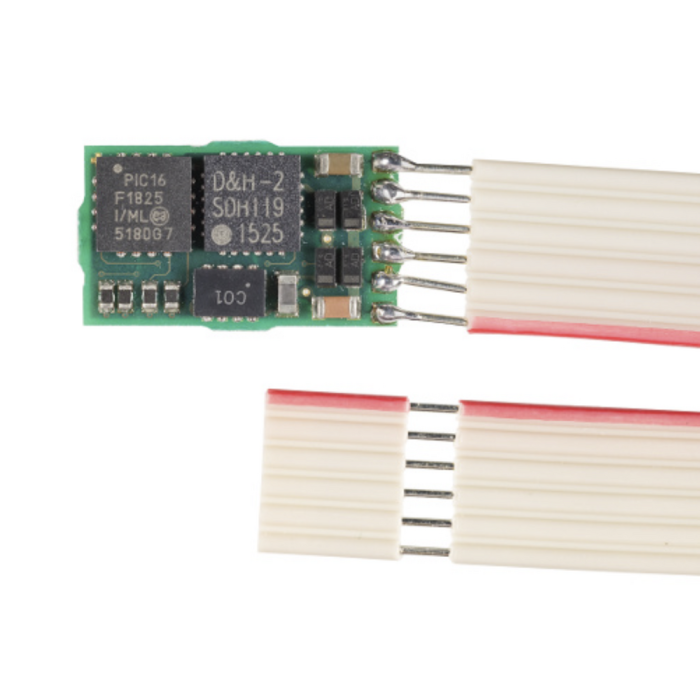

FH05B-1 Functiedecoder met lintkabel

Productkenmerken en functies

• Voor optionele bediening met conventionele gelijkstroomaandrijving, digitale systemen volgens SelecTRIX 1 en 2 of volgens de NMRA-standaard (DCC)

• De omschakeling tussen analoge en digitale bediening vindt automatisch plaats

• Het laatst geprogrammeerde systeem wordt gebruikt in digitale modus (het wordt niet automatisch omgeschakeld!)

• SelecTRIX 1 31 snelheidsstappen, 100 adressen

• SelecTRIX 2 127 snelheidsstappen, 10.000 adressen, 16 extra functies

• DCC Korte adressen (1-127), lange adressen (0001-9999), met 14, 28, 126 snelheidsstappen

• Interne 127 snelheidsstappen

• Bloksectiebediening met eenvoudige diodes in digitale bediening

• Licht- en functie-uitgangen (gedeeltelijk) kunnen analoog worden gedimd en geactiveerd

• Manoeuvreren

• Licht- en railverbindingen kunnen elektronisch worden uitgewisseld

• Alle functie-uitgangen vrij programmeerbaar

• Temperatuurbescherming

• Reset-functie voor DCC en SX2

• Updatemogelijkheid van de decoder

De FH05B- voertuigfunctiedecoder ondersteunt remmen met asymmetrische digitale spanning (vier diodes in serie en één antiparallelle diode, Lenz ABC), langzaam rijden (met geschikte remmodules) en bidirectionele communicatie (locadres-feedback in DCC-modus, RailCom®).

Afm. [mm] 13,4 * 7,8 * 1,7

Max belasting 0,5 A

Max. Rijspanning 30 V

LV, LR (dimbaar), ieder 150 mA

AUX1, AUX2 (dimbaar), ieder 300 mA

AUX3, AUX4 onversterkt

AUX5, AUX6 onversterkt

met SUSI-connector (als AUX5/AUX6 niet aktief zijn)

LET OP! Deze decoder heeft een lintkabel
