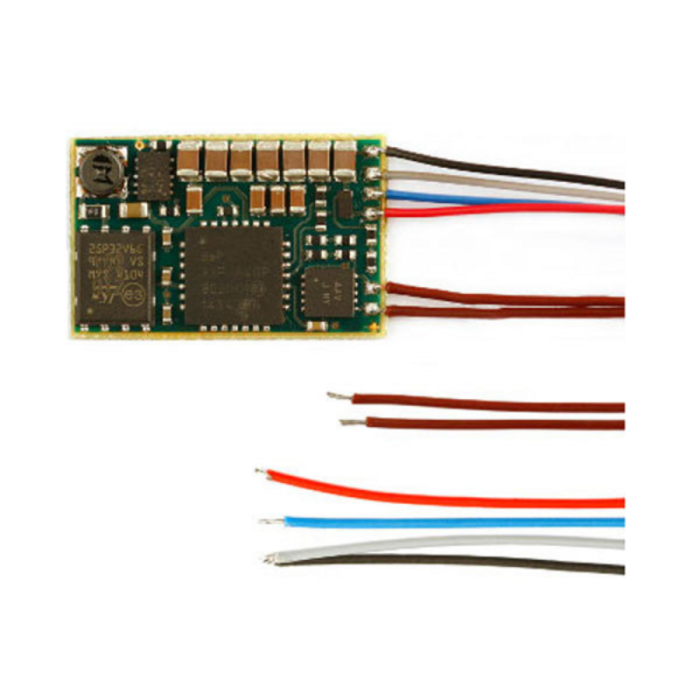

SH10A-3 Soundmodule voor SUSI-interface met losse aansluitdraden Doehler & Haass SH10A3

Doehler & Haass SH10A-3 Soundmodule voor SUSI-interface met losse aansluitdraden (2e generatie)

Op de huidige decoders met als standaard 21 aansluitingen, kan het voorkomen dat dit er te weinig blijken. Met de SUSI interface (Serial User Standard Interface), bestaande uit een dataprotocol en een aansluiting op de decoder, kunnen er extra functies aangestuurd worden.

Op een SUSI-bus op de decoder kunner maximaal drie extra SUSI-modules aangesloten worden. Dit kunnen soundemodules (geluid), maar ook modules met extra functies voor bijvoorbeeld rookgeneratoren, interieurverlichting, etc. Dankzij de SUSI-bus kunnen de modules met behulp van decoderdraad op elke willekeurig plek in de locomotief of treinstel geplaatst worden, zolang er maar ruimte is.

De SUSI-interface is een 4-polig JST-SM04B-SRSS-TB chassisdeel met als aansluitingen:

1. Massa (verbonden met min van gelijkrichter)

2. Data

3. Clock

4. Power (verbonden met plus van gelijkrichter op de decoder)

De maximale stroom die van pin 1 en pin 4 afgenomen mag worden is 700 mA, daarbij rekeninghoudend met de maximale stroomafname van de decoder. Let dus op dat het totale stroomverbruik van de motor, verlichting, etc. én stroom via de SUSI-interface de maximale stroomcapaciteit van de decoder niet te boven gaat, want dan beschadigd de decoder (nooit garantie)

De beschikbare CV's zijn in drie blokken verdeeld, voor iedere module één blok met CV's.

Fabrikant: Doehler & Haass

Artikelnummer: SH10A-3

Stroomsysteem: DC

Afmetingen: 20.0 x 12.0 x 1.9mm

Maximale rijspanning: 30V

Generatie: 2e

Let op! Wanneer een decoder verkeerd wordt aangesloten kan deze beschadigen. Dit valt niet onder garantie.
