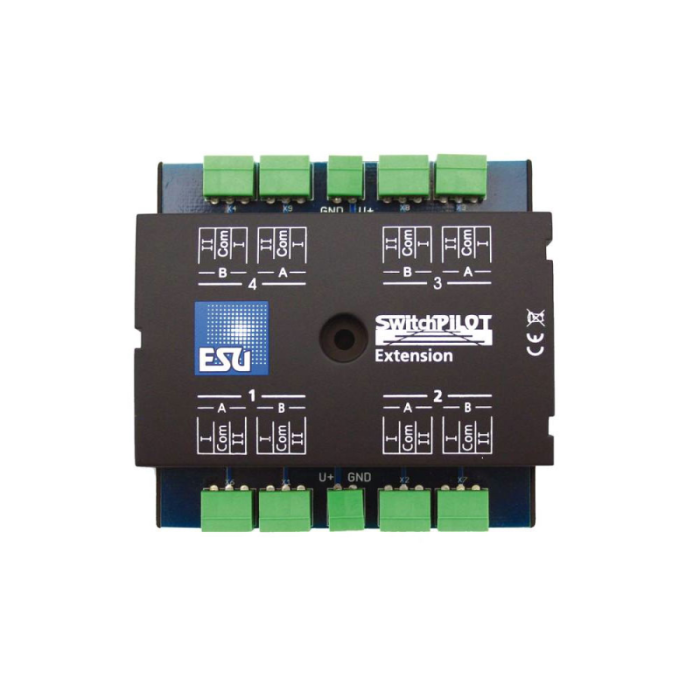

SwitchPilot-uitbreiding, 4 x relaisuitgang ESU 51801

SwitchPilot-uitbreiding, 4 x relaisuitgang

SwitchPilot Extension, 4 x relaisuitgang, uitbreiding voor SwitchPilot.
De SwitchPilot Extension Module werkt alleen in combinatie met een SwitchPilot. Aan de zijkant aangesloten, wordt hij rechtstreeks vanuit de SwitchPilot van stroom voorzien. Het bevat in totaal 4 dubbele relais (elk 2 x UM), die elk permanent zijn toegewezen aan een transistoruitgangspaar van de SwitchPilot. De positie van het betreffende relais is direct afhankelijk van de schakelstatus van dit uitgangspaar.

Met behulp van het relais kunnen verbruikers galvanisch gescheiden worden geschakeld van de rest van het railcircuit (functie analoog aan k84) of kan een gemotoriseerde wisselaandrijving worden omgekeerd.

Omdat elk relais belast kan worden met maximaal 1,5A continustroom, kan het niet alleen worden gebruikt om schakelkikkers te polariseren, maar ook om blokdelen van spanning afhankelijk van het signaal te voorzien of om motoraandrijvingen zoals (water)pompen te schakelen.

Bijzonder voordeel is de mogelijkheid om gemotoriseerde wisselmachines aan te sturen: de SwitchPilot Extension Module kan natuurlijk ook de noodzakelijke motoromkering aan.
